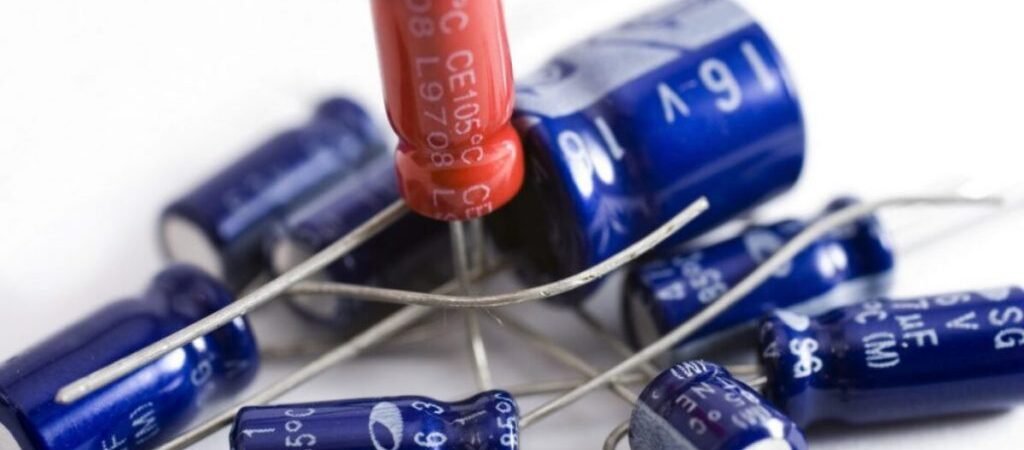

Rôle d’un condensateur : définition, fonctionnement et choix pratique

Résumé — Un condensateur stocke temporairement de l’énergie sous forme de charges électriques et stabilise la tension des circuits. Dans cette fiche, on explique simplement le rôle d’un condensateur, sa structure (armatures, diélectrique), ses caractéristiques clés (capacité, tension, ESR), ses types (céramique, film, électrolytique, supercondensateur) et comment le choisir, implanter et tester en pratique.

Qu’est-ce qu’un condensateur ? Principes de fonctionnement

Définition simple et analogies pour comprendre

Un condensateur est un composant capable de stocker de l’énergie électrique en accumulant des charges opposées sur deux conducteurs séparés par un isolant (diélectrique). On peut l’imaginer comme un réservoir : il se remplit lorsqu’on applique une tension, puis restitue rapidement une partie de cette énergie lorsque le circuit en a besoin. Autre image utile : le ressort électrique qui emmagasine une « pression » (tension) et la relâche lors des transitoires.

Pourquoi c’est utile ? Parce que ce stockage instantané permet de stabiliser la tension, de filtrer le bruit et de délivrer des impulsions de courant très brèves. En courant continu, un condensateur finit par se charger et bloque le DC ; en alternatif, il laisse passer les variations en fonction de sa valeur.

Au quotidien, on le retrouve partout : alimentation de chargeurs, temporisations, filtres audio, flash photo, découplage près des microcontrôleurs. Comprendre ces analogies aide à saisir le rôle d’un condensateur : stockage, filtrage, découplage et restitution rapide d’énergie.

Structure et fonctionnement électrique (armatures, diélectrique)

Un condensateur comprend deux armatures (plaques ou couches métalliques) et un diélectrique (air, céramique, film, papier imprégné, oxyde, etc.). Lorsque l’on applique une différence de potentiel, des charges +Q et −Q s’accumulent sur les plaques. Le diélectrique empêche la conduction directe mais se polarise, ce qui augmente la capacité.

La capacité dépend de la surface des armatures, de la distance qui les sépare et de la permittivité relative du diélectrique (ε_r) : plus ε_r est élevée, plus la capacité est grande à géométrie identique. Le choix du matériau influe sur la stabilité thermique, les pertes (fuites, losses), la plage de fréquence et la résistance interne.

En fabrication, l’architecture (enroulement pour les électrolytiques, multicouches pour les céramiques MLCC) détermine la densité énergétique, la taille, la ESR et la tenue en tension. D’où l’importance d’aligner structure, matériau et contraintes électriques avec le rôle d’un condensateur dans un circuit donné.

Unités et caractéristiques clés : capacité, tension, ESR

La capacité C exprime la charge Q stockée par volt (V) : C = Q / V, en farads (F), avec des sous-multiples courants : µF, nF, pF. On trouve typiquement des nF/pF pour le découplage HF et des µF pour le lissage d’alimentation.

La tension nominale (ou de service) est la tension continue maximale admissible. La dépasser entraîne fuites, vieillissement accéléré ou rupture. Certaines fiches précisent aussi les tensions d’essai et de tenue impulsionnelle.

L’ESR (résistance série équivalente) mesure les pertes internes. Une faible ESR améliore l’aptitude aux pics de courant, limite l’échauffement et renforce le filtrage. À considérer aussi : courant de ripple admissible, tolérance (±5 %, ±10 %…), stabilité en température (ex. NP0/C0G, X7R, Y5V), courant de fuite et durée de vie.

Types courants et critères de choix

MLCC (céramiques) — Compacts, faible inductance, excellents en découplage HF. Classes stables (NP0/C0G) pour précision temps/fréquence ; X7R/Y5V pour capacité plus élevée mais moins stable.
Film (polypropylène, polyester…) — Faibles pertes, bonne stabilité, idéaux pour filtrage, audio, temporisation.
Électrolytiques aluminium / tantale / polymère — Grandes capacités pour lissage. Les polymères offrent très faible ESR et bonne longévité ; le tantale est compact mais exige prudence sur la surtension/polarité.
Supercondensateurs — Très grande capacité (F à kF) mais basse tension, parfaits pour sauvegardes courtes et maintien d’alimentation ponctuel.

En synthèse : pour le découplage HF → faible ESR/ESL ; pour le lissage → capacité et courant de ripple élevés ; pour la précision temporelle → stabilité et faible dérive.

Le rôle d’un condensateur dans les circuits : protéger et stabiliser

Réduction des parasites et filtrage des alimentations

Sur les rails d’alimentation, les condensateurs court-circuitent les hautes fréquences vers la masse et atténuent bruit et tension parasite. On couple souvent un électrolytique (quelques µF à milliers de µF) pour les variations lentes et un ou plusieurs céramiques (100 nF à 1 µF) pour les transitoires rapides. L’ESR et l’ESL conditionnent l’efficacité ; le placement est critique : pistes courtes et proches des broches d’alim.

Astuce : 10 µF (électrolytique ou polymère) + 100 nF (céramique) près d’un microcontrôleur.
À éviter : un seul condensateur éloigné du composant.

Dans les alimentations linéaires ou SMPS, des réseaux LC et π lissent les ondulations résiduelles pour une tension stable.

Amortissement des surtensions et protection des composants

Lors de commutations (relais, lignes longues, transceivers), des pics de tension apparaissent. Des condensateurs stratégiquement placés absorbent l’énergie instantanée, surtout combinés à des diodes TVS et des snubbers RC.

Application : un snubber RC aux bornes d’un relais limite l’arc et prolonge la durée de vie des contacts.
Sécurité secteur : utiliser des condensateurs de classe X/Y certifiés.

Stabilisation de la tension et découplage des étages

Le découplage consiste à placer des condensateurs au plus près des circuits pour isoler les perturbations locales et éviter leur propagation. En pratique, on met en parallèle plusieurs valeurs (ex. 100 nF + 1 µF + 10 µF) pour couvrir une large bande. Un plan de masse continu, des vias rapprochés et des pistes courtes renforcent l’efficacité.

Stockage d’énergie et alimentation de secours ponctuelle

Pour un maintien d’alimentation court (RTC, commutation de source, flash), on dimensionne à l’aide de C = I · Δt / ΔV. Exemple : 100 mA pendant 0,5 s avec ΔV = 1 V → C ≈ 50 mF. Tenir compte des fuites, de l’ESR et des tolérances ; pour des secondes et forts courants, un supercondensateur est souvent plus adapté.

Marge de tension nominale suffisante.
Limitation de courant de charge/décharge + protection de polarité.

Choisir, implanter et entretenir un condensateur : conseils pratiques

Comment choisir la capacité et la tension adaptées

Commencez par la fonction : découplage local, filtrage d’alim, stockage transitoire, temporisation. Pour un IC, la paire classique est 0,1 µF céramique (HF) + 10 µF (électrolytique/polymère) pour l’énergie locale. En SMPS, privilégier faible ESR et courant de ripple adapté.

Pour la tension, sur-dimensionner : visez ×1,5 à ×2 la tension réelle (ex. 12 V → 25 V ; 5 V → 10–16 V). En environnement chaud ou sujet aux surtensions, augmentez la marge. Vérifiez la tolérance, la plage de température (−40 à +85/+105 °C), la durée de vie et la technologie (céramique, film, électrolytique, polymère, tantale).

Bonnes pratiques d’implantation sur PCB et câblages

Découplage : placer le 0,1 µF à moins de quelques millimètres de la broche Vcc/GND ; pistes courtes et larges ; vias de masse en paire rapprochée.
Lissage : électrolytiques près des entrées d’alim/convertisseurs ; pistes dimensionnées pour le ripple.
Chaînage : du plus petit au plus grand en allant vers la source d’ondulation pour couvrir large bande.
Polarité : respecter anode/cathode (électrolytique, tantale).
Séparation puissance/BT, distances de fuite et de crête pour les X/Y, zones chaudes à éviter.
Fiabilité SMD : plots adaptés, renfort si vibrations.

Diagnostic et tests pour repérer un condensateur défectueux

Inspection : bombement, fuites, traces brunes, corrosion, évent ouvert. Mesure : multimètre en capacité ou, mieux, LCR/ESR-mètre. Un ESR anormalement élevé sur un électrolytique signale un vieillissement. En cas de doute, dessouder une patte pour isoler la mesure.

Fuite : mesurer le courant de fuite à la tension nominale.
Capacité : comparer à la valeur et à la tolérance fiche technique.
ESR : suivre l’évolution ; une hausse marquée = fin de vie.
Test dynamique : observer la réponse au ripple et aux crêtes à l’oscilloscope.

Sécurité : toujours décharger un condensateur HT avant manipulation. Remplacer par un modèle équivalent ou supérieur en tension, température et ESR.

Durabilité, recyclage et alternatives plus durables

Les électrolytiques vieillissent (évaporation/dégradation de l’électrolyte) : la capacité baisse, l’ESR grimpe. Pour durer, appliquer du derating (tension), travailler à basse température et choisir des séries 105 °C, polymère ou film. Côté environnement, privilégier technologies stables (film, céramique) quand l’application le permet, et orienter la fin de vie vers les filières DEEE.

Alternatives : film (polypropylène) pour puissance/audio ; MLCC en découplage ; électrolytiques polymère pour faible ESR et longévité.
Éco-conception : réparabilité, références standard, conformité RoHS, fournisseurs engagés.

FAQ — Rôle d’un condensateur

Un condensateur remplace-t-il une batterie ?

Non. Il délivre des pics de courant sur de courtes durées, alors qu’une batterie fournit de l’énergie sur le long terme. Les supercondensateurs se situent entre les deux pour des maintiens courts.

Pourquoi mettre plusieurs condensateurs en parallèle ?

Pour couvrir une large bande de fréquences : grandes valeurs pour le basse fréquence/réserve, petites valeurs céramiques pour les hautes fréquences/transitoires.

Comment dimensionner pour une alimentation de secours ?

Utiliser C = I · Δt / ΔV, puis vérifier ESR, courant de ripple et tension nominale avec marge ×1,5 à ×2.

Où placer les condensateurs de découplage ?

Le plus près possible des broches d’alimentation des circuits (pistes courtes, vias de masse rapprochés). Le placement compte autant que la valeur.

Passer à l’action — Avant routage, listez : valeurs (100 nF / 1 µF / 10 µF), emplacements (près des IC), marges de tension, série faible ESR et vérification du courant de ripple. Un bon découplage évite resets, distorsion et erreurs de conversion.
